YP610工業在線pH/ORP計

一、在線PH計PH電極保養說明:

        電極狀況是否良好是影響pH/ORP儀表準確測量的重要因素。建議定期清洗和校正，以獲得精確穩定的測量值，不同情況下電極清洗方式及步驟

二、規格：

三、出錯解答：

◆數字胡亂跳動？

答：可能指示、參比接線處漏電，嘗試用無水酒精擦拭接線端子，并保持接線處濕度滿足技術要求。

◆無控制信號輸出？

答：檢查屏幕是否處在正常模式。

◆感覺測量值不準？

答：將電極取出按說明書清洗并校正，如在校正過程中無法校正，請嘗試更換電極。

◆電極反應較慢？

答：當球泡被臟物覆蓋、液接界被臟物堵塞，反應會變慢，請嘗試清洗。冬天慢屬正?，F(xiàn)象。

◆電極放入任何溶液中pH/mV不變？

答：電極球泡已破裂，需更換電極。電極與儀器接線處脫落，請檢查。電極電纜內部斷裂，請更換或送回修理。

◆電極放入任何溶液中pH/mV不變？

答：電極球泡已破裂，需更換電極。電極與儀器接線處脫落，請檢查。電極電纜內部斷裂，請更換或送回修理。

◆執行特殊功能操作后沒改變？

答：pH或ORP模式下執行特殊功能操作后未按MODE鍵執行一個循環。特殊功能操作的正確方法是：在關機狀態下按住欲轉換功能的相應鍵再開機，等顯示相應提示后放開按鍵，之后按所在工作模式下的菜單鍵執行一個循環即可。

四、安全與注意事項：

安裝前注意事項：

        1、安裝前請先仔細閱讀理解使用說明書，以免接線不正確導致安全問題及儀表損壞。

        2、請選擇通風良好的位置安裝，要注意儀表及電纜的防水，避開在高溫、高濕及有腐蝕性環境中使用，并避免陽光直接照射。

        3、在所有接線完成前，請勿給儀表通電，以免發生意外。

        4、電極信號的傳輸須采用高絕緣特殊同軸纜線，不可隨便用一般電線代替，否則將產生錯誤的測量結果。

        5、請盡量避免使用三相電源，以免造成電源干擾。（若有電源突波干擾現象發生，可將控制器用的電源及動力裝置電源分開，或在所有動力裝置的電源端接突波吸收器來消除突波，如攪拌機等）

        6、儀表內部的控制器為小電流繼電器，若需要控制較大動力的設備時，請外接電流容量較大的繼電器，以免燒壞主機內部的繼電器。

使用注意事項：

        1、為使測量更精確，電極須經常清洗，并配合儀表進行校正。

        2、執行校正工作之前請將儀表通電預熱三十分鐘。

        3、若您的電極購買時間已近一年，請注意更換

        4、初次使用或長期停用的pH電極，在使用前須在3mol/L氯化鉀溶液中浸泡24小時。

繼電器控制說明：

        1、如控制負載額定電流小于繼電器所承受電流時，可按下圖進行連接。（電源不可超過220V，負載電流不超過5A）

     2、如控制負載額定電流大于繼電器所承受電流時，需加接交流接觸器，可按下圖進行連接。

五、安裝說明：

1 儀表安裝

1、預先在配電箱面板上開86×86mm的安裝方孔。

2、將儀表從配電箱方孔中直接插入，將其附帶的固定架安裝在上下兩側的固定槽內，再用十字型螺絲刀打緊螺絲。

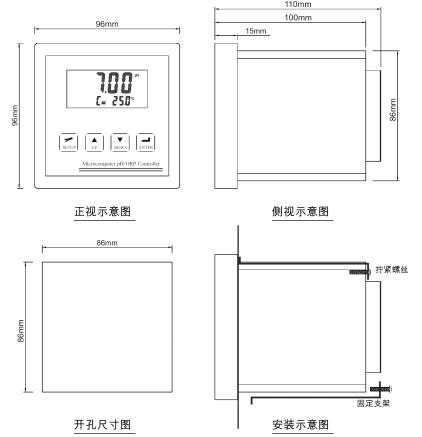

       3、尺寸及安裝示意圖見圖

2 電極安裝

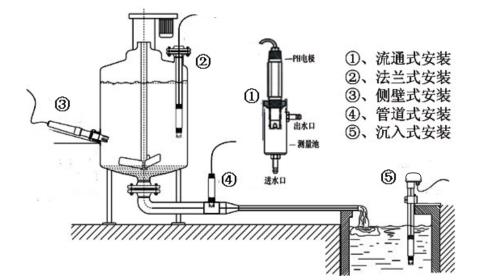

1、請不要把 pH電極直接投入水中，應使用電極安裝支架。各種電極安裝方式見圖。

2、務必使用生料帶（3/4螺紋處）做好防水封閉工作，避免水進入pH電極中，造成pH電極短路。

3、電極纜絲為RG58信號屏蔽線，接線時應注意剝除透明信號軸線外包裹的黑色導電橡膠薄層。

?

六、儀表設置——ORP部分

7.1 ORP校準

ORP校準過程中可由用戶任意設定校正數值，在此向用戶提供兩種標準液的配制方法：

A. 86mV：標準6.86pH液中加入稍過量醌氫醌。

B. 256 mV：標準4.00pH液中加入稍過量醌氫醌

（標準液的保存時間為一周）。

1、電極清洗干凈，將電極插入初級標準液中（86mV），輕輕攪拌幾下。等儀表顯示數值穩定后，按鍵，儀表有測量數字閃爍（此時儀表顯示的數值可能不是86mV），且屏幕左下角有STAND顯示，如圖7-1所示：

圖7-1

2、按鍵或鍵將數值調至86mV，然后按下鍵，數值穩定顯示86mV。

3、86mV校準完成后，將電極從86mV標準液中取出并清洗干凈，然后

        將電極插入256mV標準液中，輕輕攪拌幾下。等儀表顯示數值穩定，按鍵，儀表有測量數字閃爍（此時儀表顯示的數值可能不是256mV），且屏幕左下側有SLOPE顯示，如圖所示：

 4、按鍵或鍵將數值調至86mV，然后按下鍵，數值穩定顯示86mV。

七、接線說明

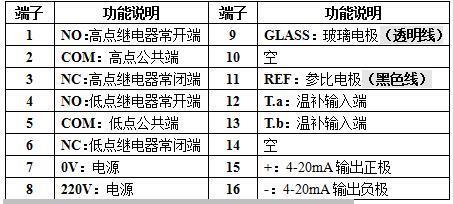

        儀表接線端子及說明，詳見圖

注意：電極輸入信號線，REF和GLASS的順序不能接反。
